一、概述
IM 型过电压在线监测仪（计数器型），是针对过电压保护器安 全运行、及时发现受潮、老化、雷电过电压动作计数的装置。解决 目前电网中过电压保护器数量众多，日常巡护难度大，不易第一时 间发现受潮等问题。它是总结市场计数器的优缺点基础上，针对过 电压保护器计数器研制，详细地考虑了各种过电压类型的放电情况， 解决了微信号测量、与抗干扰等问题。有效解决了过电压保护器计 数器的难点问题，是数字化、无人值守电站的理想解决方案。
本装置采用高性能单片机为处理核心构成，通过对信号光电隔 离、智能信号分析处理，实现对过电压保护器在线监测实时的采集 处理。FRAM数据存储器，无限次的擦写，上万次的累加数据并掉电 保存数据十年以上。良好的人机接口功能，方便操作维护。

二、产品功能
1 实现对数据的实时采集。
2 智能分析处理数据。
3 分相累计过电压计数值，并实时记录动作时间。
4 良好的人机接口，液晶循环显示各相计数值。
5 追忆按时间查询过电压记录数据。

三、性能特点
1.本装置结构紧凑，技术先进。采用性价比高的单片机做为处 理核心，功耗低速度快。
2 .系统对采集信号光电隔离，并实时数据分析处理，记录过电 压发生相别及时间，精确度高。
3 装置灵敏度高，稳定性强，系统通过软、硬件两方面着手， 增强了对电磁场，信号串模，电网电压波动等各种干扰的抵抗 能力，有效防止误动，有较高的可靠性。
4 采用先进的非易失RAM作为数据存储器，使记录数据掉电后 保存十年以上，确保系统的长期运行。
5 本装置人机界面友好，用1602液晶屏循环显示数据，确定简 洁明了，按键输入操作简单方便。
6 装置体积小，重量轻，安装方便简单。

四、工作原理
当过电压保护器动作时，套在线缆上的CT感应电流经过光 电隔离、滤波处理后，CPU对其信号采集处理。通过软件智能 分析，实现实时处理，精确记录，追忆查询，时间整定等功能。
装置包括以下几个主要部分：
1. CT信号，光电隔离，滤波处理构成的信号输入部分。
2. 单片机，实时时钟，存储器，看门狗构成的核心控制部分。

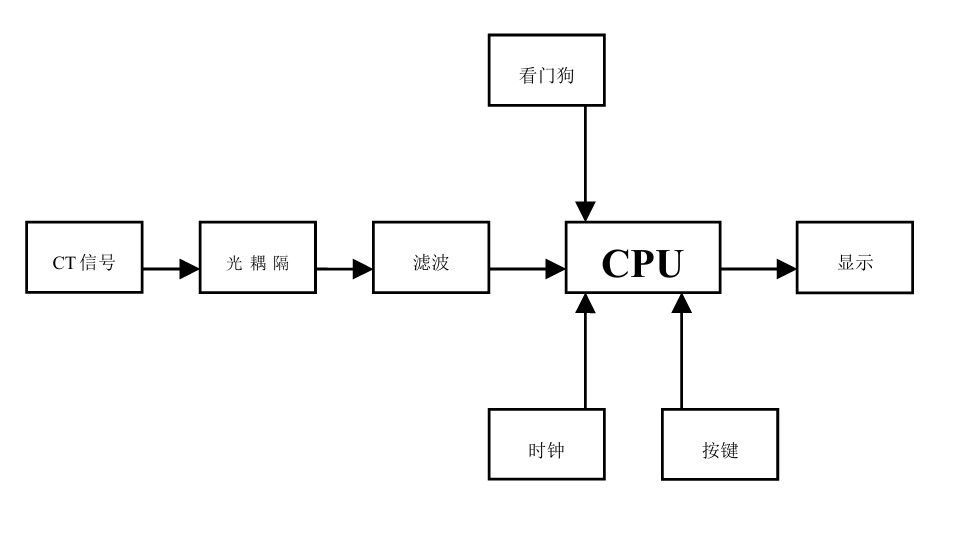

3. 液晶显示，键盘输入等构成的人机接口操作部分。 原理框图如下（图1）所示：
